Analyse granulométrique à Saint-Quentin - Tamisage et sédimentométrie

Conception fondée sur les données. Livraison fiable.

EN SAVOIR PLUS

Le développement de Saint-Quentin s'est structuré autour des zones humides de la Somme, avec des remblais successifs qui ont façonné le sous-sol actuel. Les limons de plateaux altérés par l'érosion fluviatile et les colluvions de fond de vallée créent des contrastes granulométriques marqués. Le tamisage et l'hydromètre deviennent alors indispensables pour distinguer une fraction sableuse drainante d'une matrice limoneuse sensible à l'eau. Nous avons traité des échantillons prélevés sous la place de l'Hôtel de Ville jusqu'aux extensions pavillonnaires de Saint-Quentin, où la transition entre sables de couverture et limons argileux dicte la perméabilité. Sans granulométrie complète, on passe à côté du comportement réel du sol. La norme NF P 94-056 encadre précisément cette analyse, et notre laboratoire l'applique avec une calibration rigoureuse des tamis et du densimètre.

Un fuseau granulométrique mal défini transforme un terrassement en bourbier : à Saint-Quentin, le tamisage à 63 µm fait toute la différence.

Nos domaines de service

Démarche et périmètre

Entre le quartier d'Harly et le secteur du Faubourg d'Isle, les dépôts racontent deux histoires. Au nord, on trouve des sables de couverture bien gradués, peu plastiques. Au sud, des limons argileux avec une fraction fine dépassant souvent 80 %. Pour le même projet de plateforme, les spécifications GTR imposent une classification différente : sol B5 au nord, A2 au sud. Le tamisage à 2 mm et 63 µm suffit rarement à Saint-Quentin quand les particules fines contrôlent la sensibilité au gel. L'hydromètre complète le tableau. On couple parfois cette analyse avec l'essai au bleu de méthylène pour quantifier l'argilosité réelle des limons quentinois. Sur les chantiers linéaires, on intègre aussi la densité au cône de sable pour vérifier le compactage des couches de forme après prescription granulométrique. Le GTR 2023 (NF P 11-300) impose un fuseau précis selon l'usage.

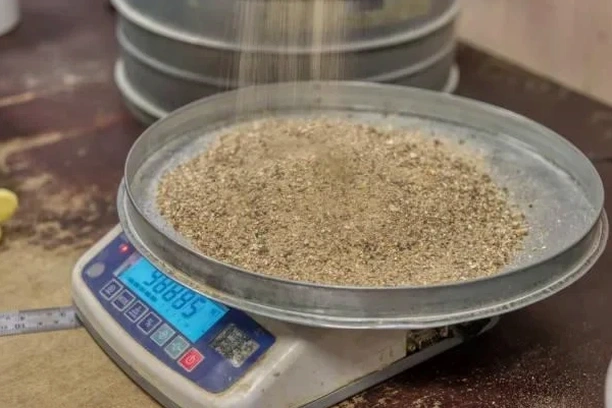

Analyse granulométrique à Saint-Quentin - Tamisage et sédimentométrie
Image technique — Saint-Quentin

Considérations locales

Sur les chantiers de Saint-Quentin, on observe souvent que les remblais anciens du centre-ville contiennent des poches de sable mal gradué et des gravats hétérogènes. La granulométrie seule ne suffit pas : l'absence de fraction intermédiaire peut générer des tassements localisés sous dalle, même avec un Cu correct. Le vrai risque, c'est la liquéfaction potentielle en zone de nappe haute, près du canal de Saint-Quentin, si les sables sont saturés et uniformes. On a vu des pavillons fissurés à cause d'un remblai mal caractérisé. Un simple tamisage sans hydromètre passe à côté des argiles gonflantes qui expliquent les désordres. Le coût d'un rapport granulométrique complet reste dérisoire face à la reprise d'une fondation superficielle. Ignorer la classification GTR, c'est s'exposer à des refus de réception par le bureau de contrôle.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.biz

Cadre normatif

NF P 94-056 (analyse granulométrique par tamisage), NF P 94-057 (sédimentométrie), NF P 11-300 / GTR 2023 (classification des sols en terrassement), NF EN 933-1 (essais pour déterminer les caractéristiques géométriques des granulats)

Paramètres de référence

ParamètreValeur typique
Tamisage par voie sècheSérie de tamis 80 mm à 63 µm, norme NF EN 933-1
Tamisage par voie humideLavage sur tamis 63 µm pour les sols cohérents
SédimentométrieDensimètre ASTM 152H, NF P 94-057
Coefficient d'uniformité CuCalculé d'après d60 / d10
Coefficient de courbure CcCalculé d'après (d30)² / (d10 × d60)
Classification GTRSelon NF P 11-300 et guide SETRA/LCPC
Teneur en fines (< 2 µm)Déterminée par sédimentométrie
Délai de rendu standard5 jours ouvrés après réception des échantillons

Questions courantes

Quel est le prix d'une analyse granulométrique complète à Saint-Quentin ?

Le tarif varie entre 100 € et 160 € par échantillon selon le type d'essai (tamisage simple ou tamisage + hydromètre). Ce prix inclut le rapport avec la courbe granulométrique, les coefficients Cu et Cc, et la classification GTR. Un essai simplifié au tamisat seul est moins coûteux. Le prix final dépend du nombre d'échantillons et de la complexité du sol.

Quelle norme encadre l'analyse granulométrique en France ?

L'essai de tamisage suit la norme NF P 94-056. Pour la fraction fine inférieure à 63 µm, on applique la sédimentométrie selon NF P 94-057. La classification des sols en terrassement se fait via le guide GTR (NF P 11-300). Notre laboratoire est accrédité COFRAC selon ISO 17025 pour ces essais géotechniques.

Pourquoi faut-il un hydromètre en plus du tamisage ?

Le tamisage s'arrête au tamis de 63 µm. En dessous, les particules d'argile et de limon fin ne peuvent pas être discriminées mécaniquement. L'hydromètre mesure la vitesse de sédimentation dans l'eau et permet de tracer la courbe granulométrique jusqu'à 2 µm. Sans cette donnée, on ignore la proportion d'argile, paramètre clé pour la sensibilité au retrait-gonflement.

Quel volume d'échantillon faut-il pour l'essai ?

Il faut environ 2 kg de sol sec pour un tamisage complet, et 500 g supplémentaires si l'hydromètre est requis. Le prélèvement doit être représentatif et réalisé selon la norme NF EN ISO 22475-1. Pour les sols graveleux, on peut monter à 5 kg afin de tamiser correctement les gros éléments. Nous fournissons les sacs de prélèvement adaptés.
